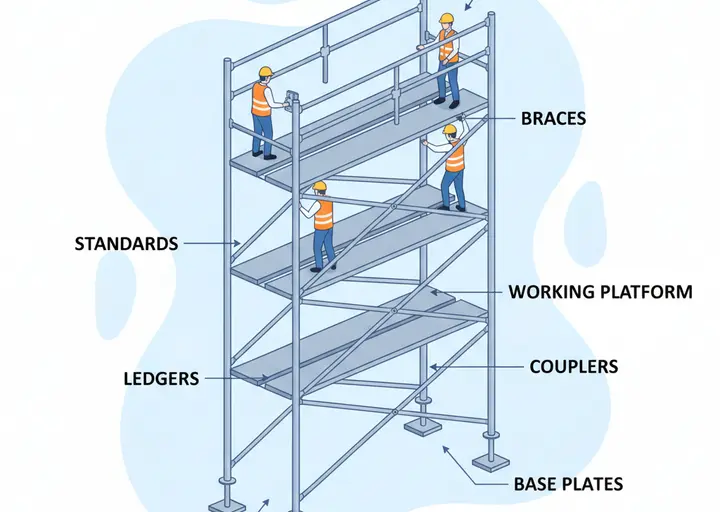

مكونات السقالات: 7 أجزاء أساسية لتركيب آمن

تعتبر السقالات من أهم المعدات المستخدمة في قطاع البناء والتشييد، فهي توفر منصات عمل آمنة للعمال على ارتفاعات مختلفة. يعد فهم مكونات السقالات أمرًا حيويًا لضمان السلامة في مواقع العمل والامتثال للوائح التنظيمية. سواء كنت محترفًا في البناء أو مسؤول سلامة أو مدير مشروع، فإن الإلمام بكل جزء من أجزاء السقالة ووظيفته يمثل حجر الزاوية لبناء هياكل سقالات مستقرة وآمنة.

في هذا المقال الشامل، سنتعمق في تفاصيل مكونات السقالات الأساسية، مع شرح وظيفة كل منها وأهميتها، بالإضافة إلى متطلبات السلامة والمعايير الدولية مثل لوائح OSHA ومعيار EN 12811. يهدف هذا الدليل إلى تزويدك بالمعرفة اللازمة لتحديد مكونات السقالات وتركيبها وفحصها بثقة، مما يساهم في بيئة عمل خالية من المخاطر.

1. أهمية فهم مكونات السقالات لسلامة البناء

تشكل السقالات جزءًا لا يتجزأ من معظم مشاريع البناء. استخدامها الصحيح يعتمد بشكل كبير على المعرفة الدقيقة بأجزائها ووظائفها. يقلل هذا الفهم من مخاطر الحوادث والإصابات في الموقع.

كما أنه يضمن الامتثال للمعايير واللوائح الصارمة التي تضعها الجهات المختصة. تعد السلامة أولوية قصوى، ولا يمكن تحقيقها إلا من خلال إتقان جميع جوانب السقالات.

1.1. لماذا يجب إتقان مكونات السقالات؟

إتقان مكونات السقالات يمنح المحترفين القدرة على تقييم مدى سلامة السقالة. يمكنهم تحديد الأجزاء التالفة أو غير المركبة بشكل صحيح بسرعة.

هذا الفهم العميق يجنب المخاطر المحتملة التي قد تؤدي إلى انهيار السقالة. الوعي بهذه المكونات يزيد من كفاءة العمل ويقلل من وقت التوقف الناتج عن الأعطال.

1.2. المعايير الدولية والتشريعات

تضع منظمات مثل OSHA (إدارة السلامة والصحة المهنية الأمريكية) والمعيار الأوروبي EN 12811 معايير صارمة لتصميم وتركيب واستخدام السقالات. هذه المعايير تضمن أن تكون السقالات قادرة على تحمل الأحمال بأمان وتوفر بيئة عمل مستقرة.

الامتثال لهذه المعايير ليس فقط مطلبًا قانونيًا، بل هو ضرورة أخلاقية لحماية أرواح العمال. يساعد فهم مكونات السقالات في تطبيق هذه المعايير بشكل فعال، ويجنب الشركات الغرامات والعقوبات.

2. الأجزاء العمودية: القوائم (Standards)

القوائم هي العمود الفقري لأي هيكل سقالة. هي الأنابيب العمودية التي تحمل وزن السقالة والعاملين والمواد عليها. بدون قوائم قوية ومثبتة بشكل صحيح، ستفقد السقالة استقرارها بالكامل.

يجب أن تكون هذه الأنابيب مصنوعة من مواد متينة، مثل الفولاذ عالي الجودة. هي توزع الأحمال إلى الأساسات أو مسامير التسوية.

2.1. دور القوائم في هيكل السقالة

القوائم هي المكونات الرئيسية التي تمتد عموديًا من قاعدة السقالة إلى الأعلى. وظيفتها الأساسية هي نقل الأحمال الرأسية. تتضمن هذه الأحمال وزن المنصات والعمال والمواد والمعدات الموجودة على السقالة.

تثبيت القوائم في مواقعها الصحيحة يضمن توزيعًا متساويًا للضغط على الأرض أو القاعدة. هذا يمنع أي تركيز للأحمال قد يؤدي إلى تشوه أو انهيار.

2.2. الأبعاد القياسية ومتطلبات السلامة

تأتي القوائم بأبعاد قياسية لضمان التوافق مع باقي مكونات السقالة. غالبًا ما يكون قطرها الخارجي 48 ملم أو 60 ملم. هذه الأبعاد محددة لضمان قدرتها على تحمل الأحمال الكبيرة.

تشترط المعايير أن تكون القوائم خالية من التلف أو الصدأ الشديد. يجب أن تكون مستقيمة تمامًا دون أي انحناءات. كما تتطلب تثبيتها على قواعد صلبة ومستوية لتوزيع الوزن بشكل صحيح. يجب أيضًا ربطها ببعضها البعض باستخدام وصلات (كوبلرز) قوية لضمان الاستقرار.

3. الأجزاء الأفقية: العوارض الطولية (Ledgers) والعوارض العرضية (Transoms)

الأجزاء الأفقية هي أساس الدعم للمنصات التي يقف عليها العمال. هذه الأنابيب تعمل على ربط القوائم ببعضها البعض، مما يخلق هيكلًا متماسكًا. تنقسم هذه الأجزاء إلى فئتين رئيسيتين: العوارض الطولية والعوارض العرضية.

لكل منها دور محدد يساهم في الاستقرار العام للسقالة. فهم الاختلاف بينهما ضروري للتركيب الصحيح.

3.1. العوارض الطولية (Ledgers): الدعم الأساسي للمنصات

العوارض الطولية هي الأنابيب الأفقية التي تمتد بالتوازي مع واجهة المبنى. يتم ربطها بالقوائم لتشكل إطارًا مستطيلًا. هذه العوارض توفر الدعم الرئيسي لمنصات العمل. توفر أيضًا نقاط ربط للعوارض العرضية.

يجب أن تكون مثبتة بإحكام لمنع أي حركة أو اهتزاز. يتم تركيبها على مسافات قياسية لتوزيع الحمل بشكل متساوٍ.

3.2. العوارض العرضية (Transoms): تثبيت الهيكل والمنصات

العوارض العرضية هي الأنابيب الأفقية التي تمتد بشكل عمودي على واجهة المبنى. يتم تثبيتها بين العوارض الطولية. وظيفتها الأساسية هي توفير دعم إضافي للمنصات وتثبيتها في مكانها.

كما أنها تزيد من صلابة هيكل السقالة بالكامل. توفر هذه العوارض نقاط ربط إضافية لألواح المنصات. يمكن أن تكون هذه العوارض من النوع الرئيسي (Main Transoms) أو النوع الوسيط (Intermediate Transoms).

3.3. الامتثال لمعايير OSHA و EN 12811

تفرض لوائح OSHA ومعيار EN 12811 متطلبات صارمة على العوارض الطولية والعرضية. يجب أن تكون المسافات بينها ضمن الحدود المسموح بها لضمان قدرة المنصات على تحمل الأحمال.

كما يجب أن تكون الوصلات المستخدمة لتثبيتها قوية ومناسبة للغرض. الفحص الدوري لهذه المكونات ضروري للتأكد من عدم وجود تشوهات أو تآكل يؤثر على سلامتها الإنشائية.

4. عناصر الاستقرار: الأربطة (Braces) والمثبتات (Ties)

الاستقرار هو حجر الزاوية في تصميم السقالات الآمنة. بينما توفر القوائم والعوارض الهيكل الأساسي، فإن الأربطة والمثبتات هي التي تمنح السقالة صلابتها وتمنعها من الانهيار. هذه المكونات تعمل على مقاومة القوى الجانبية مثل الرياح أو اهتزازات العمل.

بدونها، يمكن أن تتأرجح السقالة وتنهار، مما يشكل خطرًا جسيمًا.

4.1. الأربطة القطرية (Braces): منع الانهيار الجانبي

الأربطة القطرية هي أنابيب مائلة يتم تركيبها بزاوية بين القوائم. وظيفتها الرئيسية هي مقاومة القوى الجانبية والقص التي قد تؤدي إلى تشوه السقالة أو انهيارها. توجد أنواع مختلفة من الأربطة، مثل الأربطة المتقاطعة (Cross Braces) والأربطة الطولية (Longitudinal Braces).

يجب تركيبها بشكل صحيح عبر مستويات متعددة من السقالة لضمان أقصى قدر من الاستقرار. تساعد الأربطة في توزيع الأحمال ومنع انحراف الهيكل.

4.2. المثبتات (Ties): ربط السقالة بالمبنى

المثبتات هي أجزاء تربط السقالة مباشرة بالهيكل الثابت للمبنى. هذه الروابط حاسمة لضمان عدم انفصال السقالة عن المبنى أو سقوطها بعيدًا عنه. يتم تثبيت المثبتات على فترات منتظمة على طول ارتفاع السقالة وعرضها.

يجب أن تكون نقاط الربط في المبنى قوية بما يكفي لتحمل قوى الشد والضغط. تحديد أماكن المثبتات وعددها يعتمد على ارتفاع السقالة وحمل الرياح المتوقع.

4.3. زوايا التركيب الصحيحة وأهمية الربط

تتطلب الأربطة القطرية زوايا تركيب محددة لتعمل بفعالية. عادة ما تكون هذه الزوايا بين 30 و 60 درجة بالنسبة للأفقي. التركيب غير الصحيح يمكن أن يقلل بشكل كبير من قدرة السقالة على مقاومة الأحمال الجانبية.

بالنسبة للمثبتات، يجب التأكد من استخدام أنواع الوصلات المناسبة وشدها بإحكام. الفحص المنتظم لكل من الأربطة والمثبتات أمر حيوي لضمان بقائها في حالة جيدة وتأدية وظيفتها الحيوية.

5. أساسيات التثبيت: القواعد (Base Plates) ومسامير التسوية (Jacks)

تبدأ سلامة السقالة من أساسها. القواعد ومسامير التسوية هي المكونات التي تتلامس مباشرة مع الأرض أو السطح الذي تقوم عليه السقالة. وظيفتها توزيع وزن السقالة بالتساوي وتوفير سطح مستوٍ ومستقر، حتى لو كان الأساس غير مستوٍ.

يجب أن تكون هذه المكونات قوية بما يكفي لتحمل الضغط الهائل الذي يأتي من الأعلى. الإعداد الصحيح لهذه الأجزاء يمنع الهبوط غير المتساوي للسقالة.

5.1. القواعد (Base Plates): توزيع الأحمال بفعالية

القواعد هي صفائح مربعة أو مستطيلة توضع أسفل القوائم مباشرة. تعمل هذه الصفائح على توزيع الحمل المركز من القوائم على مساحة أكبر من الأرض. هذا يقلل من الضغط على نقطة واحدة ويمنع هبوط السقالة في التربة الناعمة أو الأسفلت.

يجب وضعها على سطح صلب ومستوٍ، أو على ألواح خشبية صلبة لتوزيع أكبر للحمل. يجب أن تكون القواعد خالية من التلف أو التآكل الشديد.

5.2. مسامير التسوية (Jacks): ضبط الارتفاع على الأسطح غير المستوية

مسامير التسوية، أو Screw Jacks، هي قواعد قابلة للتعديل. تحتوي على عمود ملولب يمكن رفعه أو خفضه لضبط ارتفاع القوائم. هذه الميزة تسمح بإنشاء سطح سقالة مستوٍ حتى على الأراضي غير المستوية أو المنحدرة.

يجب ألا يتم تمديد مسامير التسوية إلى أقصى حدها، حيث قد يؤثر ذلك على استقرارها. يجب استخدامها ضمن حدود تمديد آمنة لضمان أقصى قدر من الدعم. يتم إدخالها في الجزء السفلي من القوائم.

5.3. معايير التأسيس الآمن للسقالات

تؤكد لوائح السلامة على أهمية الأساسات القوية للسقالات. تتطلب OSHA أن تكون السقالات مثبتة على قواعد صلبة وقادرة على تحمل الوزن دون هبوط. يجب ألا تستقر القوائم مباشرة على الأرض الطرية.

يجب استخدام ألواح توزيع الحمل (مثل الألواح الخشبية السميكة) تحت القواعد لزيادة مساحة التلامس. هذا يمنع الغرق ويحافظ على استقامة السقالة. يجب فحص الأساسات بانتظام للتأكد من عدم وجود أي حركة أو هبوط.

6. الموصلات المتعددة: أنواع الوصلات (Couplers)

تعتبر الوصلات، أو الكوبلرز، من أهم مكونات السقالات التي تربط الأنابيب الفردية ببعضها البعض. بدون وصلات قوية وموثوقة، لن يكون هناك هيكل سقالة متماسك. تتنوع الوصلات في أنواعها وتصميماتها، كل منها مصمم لغرض محدد في ربط الأنابيب بزوايا مختلفة أو لمهام خاصة.

اختيار الوصلة المناسبة للتطبيق الصحيح أمر بالغ الأهمية لضمان سلامة واستقرار السقالة.

6.1. الوصلات الدوارة (Swivel Couplers)

تستخدم الوصلات الدوارة لربط أنبوبين بزاوية متغيرة. تسمح هذه المرونة بإنشاء هياكل سقالات معقدة أو ربط الأنابيب القطرية بزوايا غير قياسية. تتميز بقدرتها على الدوران بزاوية 360 درجة، مما يوفر مرونة كبيرة في التصميم.

يجب شدها بإحكام لضمان عدم انزلاق الأنابيب بعد التثبيت. تُستخدم بشكل شائع لربط الأربطة القطرية.

6.2. الوصلات المزدوجة (Double Couplers)

تستخدم الوصلات المزدوجة، أو الوصلات ذات الزاوية القائمة (Right-Angle Couplers)، لربط أنبوبين بزاوية 90 درجة. هذه هي الأكثر شيوعًا وتستخدم لربط العوارض الطولية والعرضية بالقوائم. توفر اتصالًا قويًا وثابتًا بين الأنابيب.

تعتبر حيوية لبناء الإطار الأساسي للسقالة. يجب التأكد من استخدام النوع الصحيح المطابق لقطر الأنابيب.

6.3. وصلات اللوح (Board Retaining Couplers) وغيرها

توجد أنواع أخرى متخصصة من الوصلات مثل:

• وصلات اللوح (Board Retaining Couplers): تُستخدم لتثبيت ألواح المنصات على العوارض، مما يمنع انزلاقها.
• وصلات التوصيل (Sleeve Couplers): تُستخدم لربط أنبوبين على طولهما، مما يوسع من طول القوائم أو العوارض.
• وصلات الوتد (Putlog Couplers): تستخدم لربط العوارض العرضية (التي تدعم المنصات) بالعوارض الطولية أو مباشرة بالمبنى في بعض الأنظمة.
• وصلات الشعاع (Girder Couplers): تُستخدم لربط أنابيب السقالة بالعوارض الفولاذية للمباني.

كل نوع يخدم غرضًا محددًا في بناء السقالات، وتضمن المجموعة الصحيحة أقصى قدر من الأمان والوظائف.

6.4. اختيار الوصلة المناسبة لكل تطبيق

يتطلب اختيار الوصلات معرفة عميقة بنوع السقالة ومتطلبات الحمل والبيئة المحيطة. يجب دائمًا استخدام وصلات مطابقة للمعايير وذات جودة عالية. فحص الوصلات قبل الاستخدام ضروري للتأكد من عدم وجود تشققات أو تآكل أو تشوه.

ربط الوصلات بإحكام بالمفاتيح المناسبة يضمن أقصى قوة اتصال. الوصلات المفكوكة يمكن أن تؤدي إلى عدم استقرار السقالة أو انهيارها.

7. أسطح العمل: المنصات (Platforms)

المنصات هي الأسطح التي يقف عليها العمال ويضعون أدواتهم وموادهم. إنها جزء حيوي من السقالة لأنها تمثل منطقة العمل الفعلية. يجب أن تكون هذه المنصات قوية ومستقرة ومضادة للانزلاق لضمان سلامة العمال.

اختيار المواد المناسبة وتصميمها وفقًا للمعايير هو أمر بالغ الأهمية. توفير منصات عمل آمنة يقلل من مخاطر السقوط والانزلاق.

7.1. مواد المنصات ومتطلبات التصميم

يمكن أن تصنع المنصات من مواد مختلفة، بما في ذلك الخشب، والألومنيوم، والفولاذ. كل مادة لها مزاياها وعيوبها من حيث الوزن والمتانة وقدرة التحمل.

تتطلب المعايير أن تكون المنصات مصممة بطريقة تمنع أي فجوات كبيرة يمكن أن يسقط منها العمال أو الأدوات. يجب أن تكون حوافها مؤمنة لمنع الحركة.

7.2. قدرة تحمل الحمولة ومعايير السلامة

كل منصة سقالة لديها قدرة تحمل حمولة محددة. يجب ألا يتجاوز الوزن الإجمالي للعمال والمواد والمعدات هذه القدرة. قد يؤدي التحميل الزائد إلى تشوه المنصة أو كسرها، مما يعرض العمال للخطر.

تحدد لوائح OSHA متطلبات واضحة لقوة المنصات ومتانتها. يجب أن تكون المنصات قادرة على تحمل 4 أضعاف أقصى حمل متوقع. يجب أن تكون أسطح المنصات مقاومة للانزلاق لتوفير ثبات أفضل للعمال.

7.3. لماذا تعد المنصات الفولاذية هي الخيار الأفضل

على الرغم من وجود خيارات أخرى، غالبًا ما تعتبر المنصات الفولاذية الخيار الأفضل للعديد من التطبيقات. تتميز بقوتها ومتانتها الفائقة وقدرتها على تحمل الأحمال الثقيلة. كما أنها مقاومة للحريق والعوامل الجوية بشكل أفضل من الخشب.

العديد من المنصات الفولاذية مصممة بأسطح مثقبة أو مضلعة لزيادة مقاومة الانزلاق. هذه المزايا تجعلها خيارًا آمنًا وموثوقًا به يمتثل لمعظم المعايير الدولية.

8. حواجز الحماية: الدرابزينات (Guardrails) وحواجز القدم (Toeboards)

حماية العمال من السقوط وحماية من هم أسفل السقالة من سقوط الأدوات هي وظيفة حواجز الحماية. تعتبر الدرابزينات وحواجز القدم من أهم مكونات السقالات الوقائية. هذه الأجزاء هي خط الدفاع الأول ضد حوادث السقوط وهي إلزامية في معظم لوائح السلامة.

التركيب الصحيح والمستمر لهذه الحواجز يضمن بيئة عمل آمنة للجميع.

8.1. الدرابزينات: الحماية من السقوط

الدرابزينات هي حواجز أفقية تُثبت على جانبي المنصات لمنع العمال من السقوط. تتكون عادةً من درابزين علوي (Top Rail)، ودرابزين وسطي (Mid Rail). الدرابزين العلوي هو الحاجز الأساسي الذي يمنع سقوط الشخص بالكامل.

بينما يوفر الدرابزين الوسطي حماية إضافية ويمنع سقوط العمال من الفجوة. يجب أن تكون هذه الدرابزينات قوية بما يكفي لتحمل قوى الاصطدام.

8.2. حواجز القدم: منع سقوط الأدوات والمواد

حواجز القدم هي ألواح صغيرة تُثبت على طول الحافة السفلية للمنصة. وظيفتها الأساسية هي منع سقوط الأدوات، والمواد، والحطام من المنصة إلى الأسفل. هذا يحمي العمال والمشاة الموجودين في الأسفل من الإصابات المحتملة.

يجب أن تكون مثبتة بإحكام ولا توجد فجوات بينها وبين المنصة. ارتفاع حواجز القدم محدد في لوائح السلامة لضمان فعاليتها.

8.3. متطلبات OSHA لتركيب الدرابزينات وحواجز القدم

تضع لوائح OSHA معايير محددة لارتفاع الدرابزينات. يجب أن يكون الدرابزين العلوي على ارتفاع يتراوح بين 38 و 45 بوصة (96.5 إلى 114.3 سم) فوق سطح المنصة.

أما الدرابزين الوسطي، فيجب أن يكون في منتصف المسافة بين الدرابزين العلوي والمنصة. بالنسبة لحواجز القدم، يجب أن يكون ارتفاعها الأدنى 3.5 بوصات (8.9 سم). هذه المتطلبات تضمن أقصى قدر من الحماية ضد السقوط وسقوط الأشياء.

لمزيد من التفاصيل حول معايير السلامة، يمكنك زيارة الموقع الرسمي لإدارة السلامة والصحة المهنية OSHA.

9. أهمية الفحص والصيانة الدورية لمكونات السقالات

لا يكفي مجرد معرفة مكونات السقالات، بل يجب التأكد من سلامتها وفعاليتها بشكل مستمر. الفحص والصيانة الدورية هما إجراءان حاسمان لضمان استمرارية أمان السقالة طوال فترة استخدامها. تساعد هذه الإجراءات على اكتشاف أي تلف أو عيوب قبل أن تتسبب في حوادث.

تطبيق برنامج صيانة شامل يطيل عمر مكونات السقالة ويقلل من التكاليف على المدى الطويل.

9.1. إجراءات الفحص اليومي للسقالات

يجب إجراء فحص شامل للسقالة قبل كل وردية عمل، أو بعد أي تغييرات أو ظروف جوية سيئة. يشمل هذا الفحص:

• القوائم والعوارض: التأكد من خلوها من الانحناءات أو الصدأ الشديد أو التلف الهيكلي.
• الوصلات: فحص جميع الوصلات للتأكد من أنها مشدودة بإحكام وليست متآكلة أو مكسورة.
• المنصات: التحقق من سلامة ألواح المنصات، وعدم وجود تشققات أو كسور، وتأمينها في مكانها.
• الدرابزينات وحواجز القدم: التأكد من تركيبها بشكل صحيح وارتفاعاتها مطابقة للمعايير.
• المثبتات: فحص جميع نقاط الربط بالمبنى للتأكد من أنها آمنة ومقاومة للشد.
• القواعد ومسامير التسوية: التحقق من استقرارها على الأرض وعدم وجود هبوط.

أي عيب يتم اكتشافه يجب إصلاحه فورًا قبل السماح للعمال بالصعود على السقالة.

9.2. الصيانة الوقائية وإطالة عمر المكونات

بالإضافة إلى الفحص اليومي، يجب تنفيذ برنامج صيانة وقائية منتظم. يشمل ذلك:

• تنظيف مكونات السقالة بعد الاستخدام لإزالة الطين والخرسانة والصدأ السطحي.
• تشحيم الأجزاء المتحركة في مسامير التسوية والوصلات الدوارة.
• تخزين مكونات السقالة بشكل صحيح في منطقة جافة وبعيدًا عن التلف.
• استبدال أي أجزاء تالفة أو متآكلة فورًا بأجزاء جديدة مطابقة للمواصفات.
• إعادة طلاء المكونات الفولاذية لزيادة مقاومتها للصدأ والتآكل.

الصيانة الجيدة لا تضمن السلامة فحسب، بل تزيد أيضًا من العمر الافتراضي لمعدات السقالات، مما يوفر تكاليف الاستبدال.

9.3. دور التدريب في ضمان السلامة

يجب أن يتلقى جميع العمال الذين يتعاملون مع السقالات تدريبًا مكثفًا حول مكونات السقالات، وتركيبها الآمن، وإجراءات الفحص. التدريب الفعال يعزز الوعي بالمخاطر ويضمن أن العمال يمتلكون المهارات اللازمة للعمل بأمان.

يشمل التدريب كيفية التعرف على المكونات التالفة، وكيفية الإبلاغ عن المخاطر، والخطوات الواجب اتباعها في حالات الطوارئ. الاستثمار في تدريب السلامة هو استثمار في حياة العاملين ونجاح المشروع.

10. الخلاصة: نحو بيئة عمل أكثر أمانًا

تعتبر مكونات السقالات الدقيقة والمعقدة هي أساس كل مشروع بناء آمن. فهم وظيفة كل جزء من القوائم إلى الدرابزينات يمثل حجر الزاوية في بناء بيئة عمل خالية من المخاطر. لقد استعرضنا 7 أجزاء أساسية لضمان تركيب آمن وفعال.

إن الالتزام بالمعايير الدولية، والفحص الدوري، والصيانة الوقائية، والتدريب المستمر هي عوامل رئيسية لتحقيق أقصى درجات السلامة. لا تخاطر بسلامة العمال أو الامتثال للوائح بسبب نقص المعرفة.

استثمر وقتك وجهدك في إتقان هذه المكونات الحيوية. بذلك، تضمن أن مشاريع البناء الخاصة بك تتم بأعلى معايير الجودة والسلامة، وتحمي الأرواح والممتلكات.
